Tutorial Routing CLI di Cisco

Tutorial Routing Dengan CLI di Cisco



•  Buat 2 buah jaringan, yaitu :

• IP Class C, taruh 2 buah PC dan 1 Switch

• Hubungkan 2 PC tersebut ke Switch dengan kabel otomatis


• Klik PC0

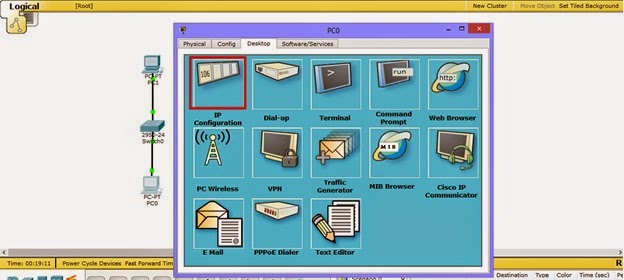

• Setelah itu muncul tampilan seperti dibawah, lalu klik Desktop

• Lalu pilih IP Configuration

• Lalu muncul tampilan seperti dibawah

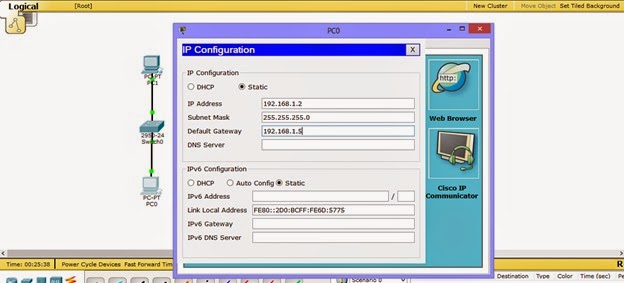

• Lalu isi IP Configuration seperti dibawah

• Lakukan IP Configuration PC1 dengan langkah seperti diatas, tetapi dengan isi IP Configuration yang berbeda. Ikuti IP Configuration PC1 seperti dibawah

• Jaringan IP Class C selesai

•  Buat jaringan dengan IP Class A, taruh 2 buah PC dan sebuah Switch

• Hubungkan 2 PC tersebut ke Switch dengan kabel otomatis

• Lalu, lakukan IP Configuration pada PC2 dengan langkah seperti PC1, tetapi dengan isi IP Configuration yang berbeda. Ikuti isi IP Configuration seperti dibawah

• Lalu, lakukan IP Configuration pada PC3 dengan langkah seperti PC1, tetapi dengan isi IP Configuration yang berbeda. Ikuti isi IP Configuration seperti dibawah

• Setelah itu taruh sebuah Router

• Lalu, pilih kabel straight lalu klik Switch0, dan samakan portnya seperti gambar dibawah

• Setelah itu, klik router dan samakan portnya seperti gambar dibawah. Maka Switch dengan Router akan terhubung

• Pilih lagi kabel straight lalu klik Switch1, samakan portnya seperti gambar dibawah

• Lalu klik Router dan samakan portnya seperti gambar dibawah, maka Swtitch dengan Router akan terhubung

• Klik Routernya

• Akan muncul menu baru, setelah itu pilih CLI

• Lalu akan muncul tampilan seperti dibawah

• Kamu akan ditanya akan ketik yes/no, kamu pilih yes lalu tekan tombol enter

• Setelah itu muncul tampilan seperti dibawah, kamu tekan tombol enter saja

• Lalu kamu ketikan kata-kata yang berada didalam kotak warna merah

• Setelah mengenter kata no shutdown selalu akan muncul kata-kata yang beradaa didalam kotak berwarna merah

• Lalu ketik lagi kata-kata yang terdapat didalam kotak berwarna merah

• Konfigurasi di CLI sudah selesai

• Keluar dari router, lalu klik PC1 setelah itu pilih desktop

• Klik Command Prompt

• Muncul command prompt, lalu ketik ping 10.0.0.3 setelah itu enter. Akan berhasil jika sama seperti tampilan dibawah, dan gagal jika muncul tulisan request time out

==========================Tutorial Routing Selesai===========================
